Maschinenaufnahme
Der gerade oder konische Schaft wird in einem kompatiblen Maschinenfutter, einer Spannzange oder einem Halter gesichert.
Reibahlen / Maschinelle Fertigbearbeitungsreibahlen

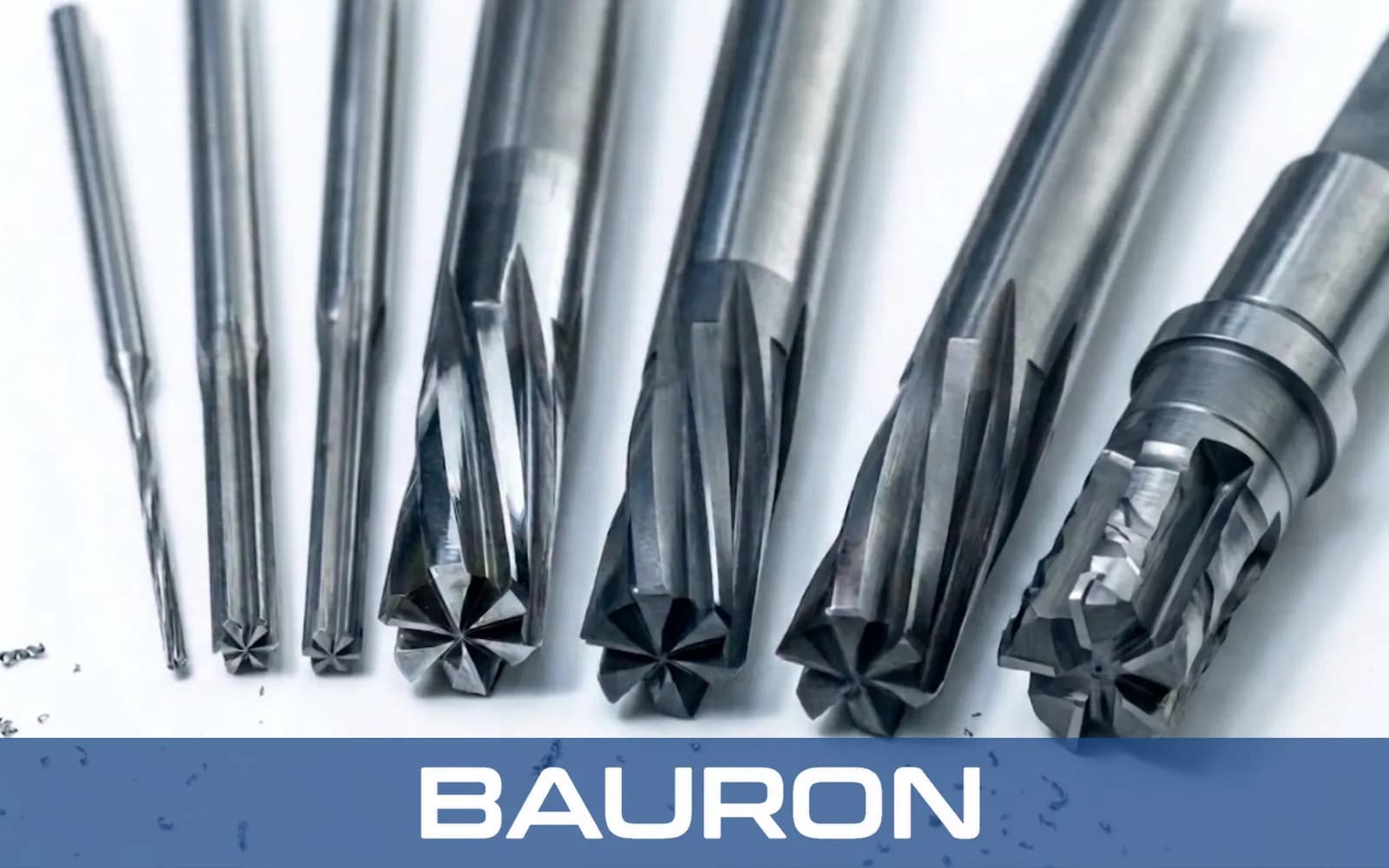

Spannfutter-Reibahlen
Was sind Spannfutter-Reibahlen und wie funktionieren sie?
Spannfutter-Reibahlen sind Festmaß-Vollkörper-Fertigbearbeitungswerkzeuge, die in starren Maschinenaufspannungen eingesetzt werden, um präzise Bohrungsdurchmesser und glatte Innenflächen in der Produktion zu erzeugen.
Führungseintritt
Eine angefaste Schneidspitze richtet die Reibahle aus und führt sie in die Vorbohrung ein.
Maschinelles Schneiden
Rotierende Nuten tragen eine geringe Materialmenge von der Bohrungswand ab, um das Endmaß zu erreichen.
Spanabfuhr
Die Nuten transportieren abgetragenes Material von den Schneidkanten weg, um eine saubere Bohrung zu gewährleisten.
Hauptmerkmale und Vorteile von Spannfutter-Reibahlen
Massive Bauweise
Bietet Steifigkeit, um Durchbiegung in Maschinenzyklen zu begrenzen.
Angefaste Spitze
Führt das Werkzeug in eine Vorbohrung ein.
Vielseitige Schäfte
Gerade und konische Optionen passen in kompatible Maschinenhalter.
Präzisionsführungsfasen
Unterstützen eine genaue Bohrungsendbearbeitung und Oberflächengüte.
Mehrere Nuten
Verteilen die Schnittkräfte auf mehrere Schneidkanten, um Vibrationen und Rattern zu reduzieren.
Konstante Geometrie
Unterstützt wiederholbare Bohrungsmaße bei kontrollierter Aufspannung und Schnittbedingungen.
Spezifikationen Spannfutter-Reibahlen
| Spezifikation | Bereich / Details |
|---|---|
| Durchmesserbereich | 1/64" bis 2" in Standard-, Metrisch-, Draht- und Buchstabengrößen |
| Nutentyp | Gerade, Rechtsdrall-Spirale oder Linksdrall-Spirale |
| Schafttyp | Zylindrisch gerade oder Morsekegel |
| Anzahl der Nuten | 4 bis 8, je nach Werkzeugdurchmesser |
| Toleranz | Präzisionsgeschliffen auf H7 oder kundenspezifische Vorgaben |
| Bearbeitungsart | Maschinelle Bohrungsfertigbearbeitung |
Verfügbare Materialien für Spannfutter-Reibahlen
| Werkstoff / Beschichtung | Geeignet für | Wesentlicher Vorteil |
|---|---|---|
| HSS (Schnellarbeitsstahl) | Allgemeine Bearbeitung von Baustahl und Aluminium. | Bietet Zähigkeit und wirtschaftliche Leistung für die Standardproduktion. |
| Vollhartmetall | CNC-Großserienproduktion und abrasive Werkstoffe. | Bietet hohe Steifigkeit, Hitzebeständigkeit und Schneidhaltigkeit. |
| Kobaltstahl (HSS-Co) | Härtere Legierungen und unterbrochene Schnitte. | Erhöht die Hitzebeständigkeit bei gleichzeitiger Beibehaltung der Zähigkeit. |
HSS bietet Zähigkeit für die allgemeine Produktion, Vollhartmetall liefert Steifigkeit und Verschleißfestigkeit für stabile Großserienaufspannungen, und Kobaltstahl erhöht die Hitzebeständigkeit für härtere Werkstoffe und unterbrochene Schnitte.
Welche Maschinen verwenden Spannfutter-Reibahlen?
CNC-Bearbeitungszentren
Verwenden starre Halter für automatisierte Präzisions-Bohrungsfertigbearbeitung.
CNC-Drehmaschinen
Spannen Reibahlen in Revolvern, um Innendurchmesser an rotierenden zylindrischen Teilen zu bearbeiten.
Ständerbohrmaschinen
Verwenden kontrollierten Vorschub für wiederholbare vertikale Schlichtschnitte.
Anwendungen und Branchen für Spannfutter-Reibahlen
Passstiftbohrungen
Bearbeitet Bohrungen für Presspassungsstifte, die zur Ausrichtung mechanischer Baugruppen verwendet werden.
Lageraufnahmen
Bearbeitet Innendurchmesser auf die spezifizierte Passung für rotierende Lager.
Ventilkörper
Bearbeitet Strömungskanäle, bei denen Rundheit und Passung die Dichtung beeinflussen.
Automobilkomponenten
Bearbeitet wiederkehrende Bohrungen in Pleueln, Motorblöcken und verwandten Bauteilen.
Häufig gestellte Fragen zu Spannfutter-Reibahlen
Was ist der Unterschied zwischen Spannfutter-Reibahlen und Handreibahlen?
Spannfutter-Reibahlen verwenden runde oder konische Schäfte und eine kürzere Einführfase für die Maschinenaufnahme. Handreibahlen verwenden einen Vierkantschaft und einen längeren Einführkonus für den manuellen Ansatz.
Sollte ich eine gerade oder spiralgenutete Spannfutter-Reibahle verwenden?
Gerade Nuten eignen sich für allgemeine Durchgangsbohrungen. Rechtsdrall-Spiralnuten ziehen Späne nach oben aus Sacklöchern, während Linksdrall-Spiralnuten Späne vorwärts drücken und das Verhaken in unterbrochenen Bohrungen oder Keilnuten reduzieren können.
Welche Toleranzen sind für Spannfutter-Reibahlen spezifiziert?
Der angegebene Standard ist die H7-Maßtoleranz, wobei kundenspezifische Dezimalvorgaben verfügbar sind, wenn eine Anwendung eine andere Toleranz erfordert.
Benötigen Spannfutter-Reibahlen eine Vorbohrung?
Ja. Sie sind Fertigbearbeitungswerkzeuge und erfordern eine Vorbohrung, die etwas kleiner als der Zieldurchmesser ist.
Können Spannfutter-Reibahlen in Sondergrößen gefertigt werden?
Kundenspezifische Konstruktionen können Durchmesser, Länge, Schafttyp, Nutengeometrie, Toleranz und Beschichtung spezifizieren.
Gemeinsame Engineering-Ressource
Konstruktions- und Ingenieursunterstützung
Bauron bietet Konstruktions- und Ingenieursunterstützung für kundenspezifische Spannfutter-Reibahlen-Durchmesser, Toleranzen, Längen, Schäfte, Nutengeometrien, Substrate und Beschichtungen. Teilen Sie die Bohrungs- und Maschinenanforderungen für eine technische Prüfung mit.
