Präzise Ausrichtung
Anschnittzähne führen den Gewindebohrer in eine korrekt dimensionierte Vorbohrung und unterstützen die Gewindeachsausrichtung.
Gewindebohrer / Gas- und Rohrgewindewerkzeuge

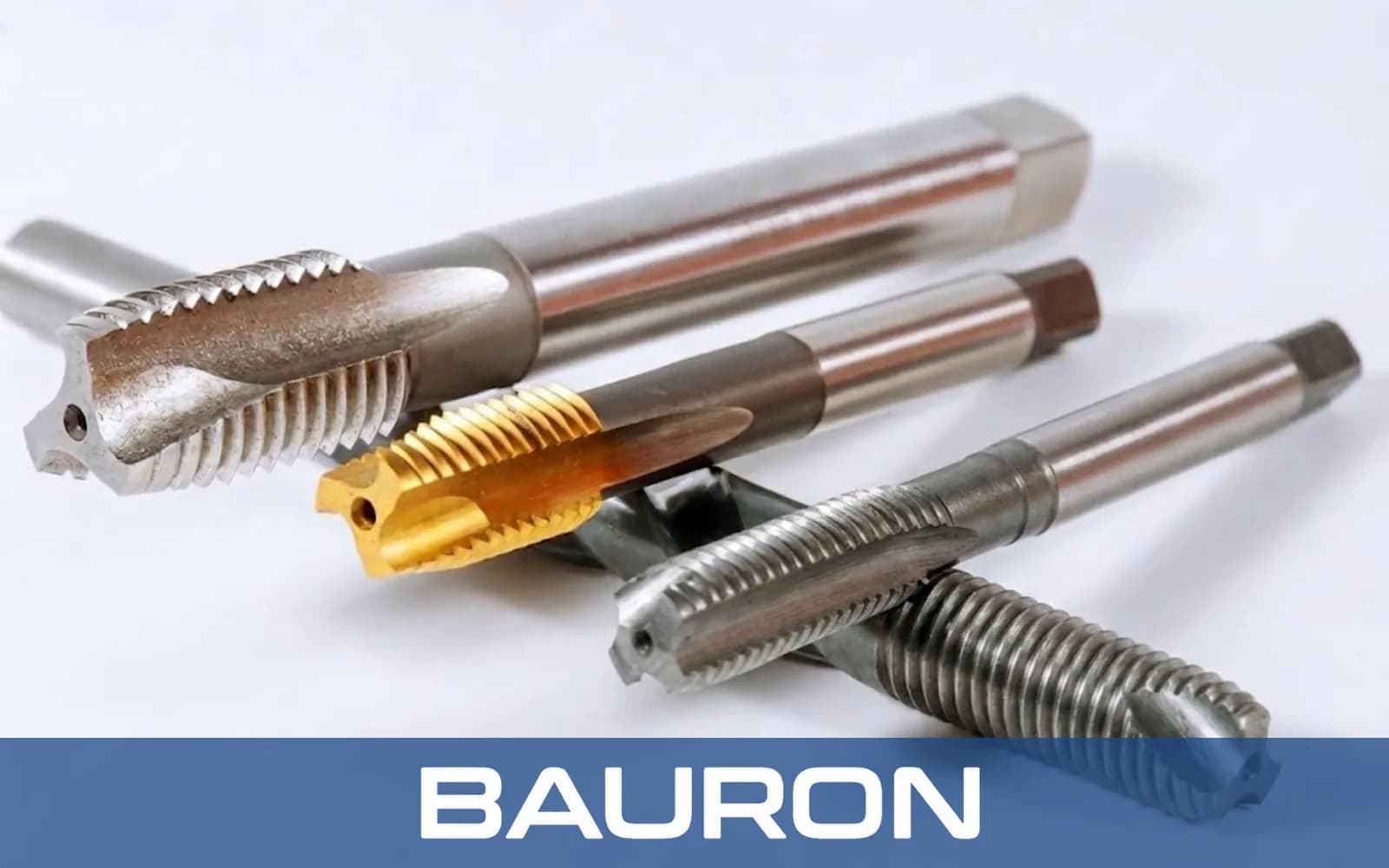

Gasgewindebohrer
Was sind Gasgewindebohrer und wie funktionieren sie?
Gasgewindebohrer erzeugen Innenrohrgewinde wie zylindrische G-Serie BSPP, konische Rc-Serie BSPT und NPT-Profile. Der Gewindebohrer schneidet den vorgesehenen Flankenwinkel und die Steigung, aber die Verbindungsabdichtung hängt auch vom Gegenstück, Eingriff, Oberflächenzustand, Dichtungsdesign und der anwendungsgenehmigten Montagemethode ab.
Kontrolliertes Schneiden
Schneidkanten erzeugen das 55-Grad-BSP- oder 60-Grad-NPT-Flankenprofil, das für die Verbindung spezifiziert ist.
Gewindeformkontrolle
Vollprofilzähne bilden Flankendurchmesser, Kamm, Grund und konische oder zylindrische Geometrie für das gewählte System.
Spanabfuhr
Gerade Spannut-, Schälanschnitt- oder Spiralnutgeometrie leitet Späne entsprechend Lochtyp und Gewindeschneidprozess ab.
Hauptmerkmale und Vorteile von Gasgewindebohrern
Kontrollierte Rohrgewindeprofile
Präzise Flanken- und Steigungsgeometrie unterstützt druckdichte Verbindungen, wenn alle Verbindungs- und Dichtungsanforderungen erfüllt sind.
Massiver Kernaufbau
Ein robuster Körper hilft, Verdrehung unter dem Drehmoment des vollprofiligen Rohrgewindeschneidens zu widerstehen.
Mehrere Gewindesysteme
BSPP-, BSPT-Innengewinde- und NPT-Konfigurationen decken gängige Fittingfamilien ab.
Anschnittoptionen
Kegel-, Mittel- oder Grundlochanschnitte können je nach Lochtiefe, Startbedingungen und erforderlicher Vollgewindelänge gewählt werden.
Optionen mit reduziertem Kontakt
Unterbrochene Gewindekonstruktionen können Reibung senken und mehr Spanraum in anspruchsvollen Werkstoffen schaffen.
Spezifikationen der Gasgewindebohrer
| Spezifikation | Bereich / Details |
|---|---|
| Nenngewindegrößen | G 1/8" bis G 2"+ und ausgewählte Rc/BSPT- oder NPT-Größen |
| Gewindewinkel | 55° für Whitworth-BSP-Gewinde; 60° für NPT |
| Spannutgeometrie | Gerade Spannut, Schälanschnitt, Spiralnut oder unterbrochener Gewindestil |
| Schafttyp | Hochbelastbarer Vierkantantrieb oder zylindrischer Schaft |
| Gewindegeometrie | Zylindrisch G/BSPP, konisch intern Rc/BSPT oder NPT |
| Bearbeitungsart | Innen-Gas- und Rohrgewindeschneiden |
Verfügbare Werkstoffe und Beschichtungen für Gasgewindebohrer
| Werkstoff / Beschichtung | Geeignet für | Wesentlicher Vorteil |
|---|---|---|
| HSS (Schnellarbeitsstahl) | Baustahl, Messing, Bronze und Gusseisen-Fittings. | Schlagfestigkeit unterstützt das Drehmoment beim Rohrgewindeschneiden. |
| Kobalt (HSS-Co) | Edelstahl und zähere Legierungsfittings. | Verbesserte Warmhärte schützt die Schneidkanten bei schwer zerspanbaren Werkstoffen. |
| TiAlN / Oxidbehandlung | Produktionsgewindeschneiden in kompatiblen Messing-, Stahl- und Ventilwerkstoffen. | Eine geeignete Beschichtung oder Behandlung kann Reibung reduzieren, Fressen begrenzen und die Verschleißfestigkeit verbessern. |
Wählen Sie Werkzeugsubstrat, Beschichtung, Spannutrichtung, Anschnitt und Kühlschmierstoff für Fittingmaterial, Lochtyp, Gewindesystem und Produktionsmethode.
Welche Maschinen verwenden Gasgewindebohrer?
CNC-Bearbeitungszentren
Verwenden synchronisierte Gewindeschneidzyklen für Gasgewindeanschlüsse in Ventilen und Verteilern.
CNC-Drehmaschinen und Drehzentren
Schneiden axiale oder radiale Fittinganschlüsse mit Revolver- oder angetriebenen Werkzeugaufbauten.
Rohrgewindeschneidanlagen
Unterstützen die wiederholte Produktion kompatibler Gewindefittings in dedizierten Aufbauten.
Handgewindeschneidkluppen
Ermöglichen kontrollierte Feld- oder Wartungsarbeiten, bei denen manuelles Gewindeschneiden angemessen und zulässig ist.
Anwendungen und Branchen für Gasgewindebohrer
Gasleitungsverteiler
Schneidet zylindrische oder konische Innenrohrgewinde in Erdgas- und Propan-Verteilungskomponenten.
Pneumatische Steuerventile
Schneidet Gewindeanschlüsse in Kompressoren, Reglern, Ventilkörpern und pneumatischen Aktoren.
Kraftstoffsystemkomponenten
Bearbeitet Fittinggewinde in Automobil-, Marine- und Industriekraftstoffsystem-Hardware.
Kessel- und Heizungsanlagen
Bereitet Gewindeanschlüsse und Fittings für kompatible Kessel- und Heizungsanlagenkomponenten vor.
Häufig gestellte Fragen zu Gasgewindebohrern
Wie unterscheiden sich G-Serie BSPP und konische BSPT-Gewinde?
G-Serie BSPP-Gewinde sind zylindrisch und dichten normalerweise gegen eine Unterlegscheibe, einen O-Ring oder eine konstruierte Dichtfläche ab. Bei der BSPT-Terminologie bezeichnet R ein konisches Außengewinde, während Rc ein konisches Innengewinde bezeichnet; Rp bezeichnet ein zylindrisches Innengewinde, das zum Eingriff mit einem R-Außengewinde vorgesehen ist.
Warum verwenden BSP-Gasgewinde einen 55-Grad-Winkel?
BSP-Profile verwenden die Whitworth-55-Grad-Form mit abgerundeten Kämmen und Gründen. NPT verwendet eine 60-Grad-Form, daher sind die beiden Systeme auch bei scheinbar ähnlichen Nenngrößen nicht austauschbar.
Kann ein Gasgewindebohrer für eine metrische Schraubenbohrung verwendet werden?
Nein. Rohrgewindegrößen sind Nenngrößen und verwenden unterschiedliche Steigungen, Durchmesser, Flankenformen und oft einen Konus. Wählen Sie einen metrischen Maschinengewindebohrer für ein metrisches Befestigungsgewinde.
Wie wähle ich den Kernlochbohrer für einen Gasgewindebohrer?
Verwenden Sie Bohrer- oder Reibahlendaten für die genaue G-, Rc-, Rp- oder NPT-Bezeichnung, Nenngröße, Werkstückmaterial, Eingriff und erforderliche Gewindeprüfung. Ein falsches Kernloch kann unvollständige Flanken oder übermäßiges Drehmoment verursachen.
Kann Bauron kundenspezifische Gasgewindebohrer herstellen?
Bauron kann Sondersteigungen, Innenrohrgewindeprofile, unterbrochene Zähne, verlängerte Schäfte, Anschnitte, Substrate und Beschichtungen für Ventil- und Fittinganwendungen prüfen.
.png&w=3840&q=75)
Gemeinsame Engineering-Ressource
Konstruktions- und Ingenieurunterstützung
Bauron bietet Konstruktions- und Ingenieurunterstützung für Gas- und Rohrgewindegeometrie, Fasen, Spannuststile, Schaftabmessungen, Substrate und Beschichtungen. Teilen Sie das Gegenstück, das Dichtungsdesign, das Material und den Maschinenprozess für eine technische Prüfung mit.
